TLPD/TLED 321 BS A 1000 | 2,8 | 5,5 | 4,7-5,06 | 1,83 | 2,9-3 | 0,6 |
| 1000 | ab 1 STK 44.50 / 100 ab 1000 STK 28.50 / 100 ab 10000 STK 24.00 / 100 | |

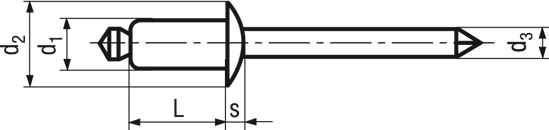

| d1 | 2,8 | L | 5,5 | d2 | 4,7-5,06 | d3~ | 1,83 | Bohr-Ø | 2,9-3 | s max. | 0,6 | Toleranz 1 | +0,08/-0,06 | Scherkraft | 1150 | Zugkraft | 1300 | Klemmlänge | 1,8-2,3 |
| | | | |
TLPD/TLED 419 BS A 1000 | 3,2 | 5 | 5,8-6,17 | 1,93 | 3,3-3,4 | 0,72 |
| 1000 | ab 1 STK 47.50 / 100 ab 1000 STK 30.50 / 100 ab 10000 STK 26.00 / 100 | |
| d1 | 3,2 | L | 5 | d2 | 5,8-6,17 | d3~ | 1,93 | Bohr-Ø | 3,3-3,4 | s max. | 0,72 | Toleranz 1 | +/- 0,05 | Scherkraft | 1500 | Zugkraft | 1900 | Klemmlänge | 0,5-1,8 |
| | | | |
TLPD/TLED 424 BS A 1000 | 3,2 | 6,2 | 5,8-6,17 | 1,93 | 3,3-3,4 | 0,72 |
| 1000 | ab 1 STK 49.50 / 100 ab 1000 STK 32.50 / 100 ab 10000 STK 27.00 / 100 | |
| d1 | 3,2 | L | 6,2 | d2 | 5,8-6,17 | d3~ | 1,93 | Bohr-Ø | 3,3-3,4 | s max. | 0,72 | Toleranz 1 | +/- 0,05 | Scherkraft | 1500 | Zugkraft | 1900 | Klemmlänge | 1,8-3,1 |
| | | | |
TLPD/TLED 429 BS A 1000 | 3,2 | 7,5 | 5,8-6,17 | 1,93 | 3,3-3,4 | 0,72 |
| 1000 | ab 1 STK 56.00 / 100 ab 1000 STK 36.00 / 100 ab 10000 STK 29.50 / 100 | |
| d1 | 3,2 | L | 7,5 | d2 | 5,8-6,17 | d3~ | 1,93 | Bohr-Ø | 3,3-3,4 | s max. | 0,72 | Toleranz 1 | +/- 0,05 | Scherkraft | 1500 | Zugkraft | 1900 | Klemmlänge | 3,1-4,3 |
| | | | |
TLPD/TLED 435 BS A 1000 | 3,2 | 9 | 5,8-6,17 | 1,93 | 3,3-3,4 | 0,72 |
| 1000 | ab 1 STK 60.00 / 100 ab 1000 STK 39.00 / 100 ab 10000 STK 33.00 / 100 | |
| d1 | 3,2 | L | 9 | d2 | 5,8-6,17 | d3~ | 1,93 | Bohr-Ø | 3,3-3,4 | s max. | 0,72 | Toleranz 1 | +/- 0,05 | Scherkraft | 1500 | Zugkraft | 1900 | Klemmlänge | 4,3-5,8 |
| | | | |
TLPD/TLED 440 BS A 1000 | 3,2 | 10,3 | 5,8-6,17 | 1,93 | 3,3-3,4 | 0,72 |
| 1000 | ab 1 STK 68.00 / 100 ab 1000 STK 43.50 / 100 ab 10000 STK 37.00 / 100 | |
| d1 | 3,2 | L | 10,3 | d2 | 5,8-6,17 | d3~ | 1,93 | Bohr-Ø | 3,3-3,4 | s max. | 0,72 | Toleranz 1 | +/- 0,05 | Scherkraft | 1500 | Zugkraft | 1900 | Klemmlänge | 5,8-7,1 |
| | | | |
TLPD/TLED 524 BS A 1000 | 4 | 6,2 | 6,5-6,9 | 2,29 | 4,1-4,2 | 0,8 |
| 1000 | ab 1 STK 65.00 / 100 ab 1000 STK 42.00 / 100 ab 10000 STK 35.00 / 100 | |
| d1 | 4 | L | 6,2 | d2 | 6,5-6,9 | d3~ | 2,29 | Bohr-Ø | 4,1-4,2 | s max. | 0,8 | Toleranz 1 | +0,08/-0,15 | Scherkraft | 2200 | Zugkraft | 3000 | Klemmlänge | 1,3-2,5 |
| | | | |
TLPD/TLED 530 BS A 1000 | 4 | 7,8 | 6,5-6,9 | 2,29 | 4,1-4,2 | 0,8 |
| 1000 | ab 1 STK 70.00 / 100 ab 1000 STK 44.50 / 100 ab 10000 STK 37.00 / 100 | |
| d1 | 4 | L | 7,8 | d2 | 6,5-6,9 | d3~ | 2,29 | Bohr-Ø | 4,1-4,2 | s max. | 0,8 | Toleranz 1 | +0,08/-0,15 | Scherkraft | 2200 | Zugkraft | 3000 | Klemmlänge | 2,5-4,1 |
| | | | |
TLPD/TLED 537 BS A 1000 | 4 | 9,5 | 6,5-6,9 | 2,29 | 4,1-4,2 | 0,8 |
| 1000 | ab 1 STK 77.00 / 100 ab 1000 STK 49.50 / 100 ab 10000 STK 41.00 / 100 | |
| d1 | 4 | L | 9,5 | d2 | 6,5-6,9 | d3~ | 2,29 | Bohr-Ø | 4,1-4,2 | s max. | 0,8 | Toleranz 1 | +0,08/-0,15 | Scherkraft | 2200 | Zugkraft | 3000 | Klemmlänge | 4,1-5,8 |
| | | | |
TLPD/TLED 545 BS A 1000 | 4 | 11,5 | 6,5-6,9 | 2,29 | 4,1-4,2 | 0,8 |
| 1000 | ab 1 STK 71.00 / 100 ab 1000 STK 46.00 / 100 ab 10000 STK 39.00 / 100 | |
| d1 | 4 | L | 11,5 | d2 | 6,5-6,9 | d3~ | 2,29 | Bohr-Ø | 4,1-4,2 | s max. | 0,8 | Toleranz 1 | +0,08/-0,15 | Scherkraft | 2200 | Zugkraft | 3000 | Klemmlänge | 5,8-6,6 |
| | | | |
2,8X5,5 TLPD/TLED 321 | 2,8 | 5,5 | 4,7-5,06 | 1,83 | 2,9-3 | 0,6 |
| 100 | ab 100 STK 44.50 / 100 ab 1000 STK 31.00 / 100 ab 10000 STK 26.50 / 100 | |
| d1 | 2,8 | L | 5,5 | d2 | 4,7-5,06 | d3~ | 1,83 | Bohr-Ø | 2,9-3 | s max. | 0,6 | Toleranz 1 | +0,08/-0,06 | Scherkraft | 1150 | Zugkraft | 1300 | Klemmlänge | 1,8-2,3 |
| | | | |
3,2X5 TLPD/TLED 419 | 3,2 | 5 | 5,8-6,17 | 1,93 | 3,3-3,4 | 0,72 |
| 100 | ab 100 STK 47.50 / 100 ab 1000 STK 34.00 / 100 ab 10000 STK 28.00 / 100 | |
| d1 | 3,2 | L | 5 | d2 | 5,8-6,17 | d3~ | 1,93 | Bohr-Ø | 3,3-3,4 | s max. | 0,72 | Toleranz 1 | +/- 0,05 | Scherkraft | 1500 | Zugkraft | 1900 | Klemmlänge | 0,5-1,8 |
| | | | |
3,2X6,2 TLPD/TLED 424 | 3,2 | 6,2 | 5,8-6,17 | 1,93 | 3,3-3,4 | 0,72 |
| 100 | ab 100 STK 49.50 / 100 ab 1000 STK 36.00 / 100 ab 10000 STK 29.50 / 100 | |
| d1 | 3,2 | L | 6,2 | d2 | 5,8-6,17 | d3~ | 1,93 | Bohr-Ø | 3,3-3,4 | s max. | 0,72 | Toleranz 1 | +/- 0,05 | Scherkraft | 1500 | Zugkraft | 1900 | Klemmlänge | 1,8-3,1 |
| | | | |
3,2X7,5 TLPD/TLED 429 | 3,2 | 7,5 | 5,8-6,17 | 1,93 | 3,3-3,4 | 0,72 |
| 100 | ab 100 STK 56.00 / 100 ab 1000 STK 39.00 / 100 ab 10000 STK 33.00 / 100 | |
| d1 | 3,2 | L | 7,5 | d2 | 5,8-6,17 | d3~ | 1,93 | Bohr-Ø | 3,3-3,4 | s max. | 0,72 | Toleranz 1 | +/- 0,05 | Scherkraft | 1500 | Zugkraft | 1900 | Klemmlänge | 3,1-4,3 |
| | | | |
3,2X9 TLPD/TLED 435 | 3,2 | 9 | 5,8-6,17 | 1,93 | 3,3-3,4 | 0,72 |
| 100 | ab 100 STK 60.00 / 100 ab 1000 STK 42.00 / 100 ab 10000 STK 36.00 / 100 | |
| d1 | 3,2 | L | 9 | d2 | 5,8-6,17 | d3~ | 1,93 | Bohr-Ø | 3,3-3,4 | s max. | 0,72 | Toleranz 1 | +/- 0,05 | Scherkraft | 1500 | Zugkraft | 1900 | Klemmlänge | 4,3-5,8 |
| | | | |
3,2X10,3 TLPD/TLED 440 | 3,2 | 10,3 | 5,8-6,17 | 1,93 | 3,3-3,4 | 0,72 |
| 100 | ab 100 STK 68.00 / 100 ab 1000 STK 48.50 / 100 ab 10000 STK 40.00 / 100 | |
| d1 | 3,2 | L | 10,3 | d2 | 5,8-6,17 | d3~ | 1,93 | Bohr-Ø | 3,3-3,4 | s max. | 0,72 | Toleranz 1 | +/- 0,05 | Scherkraft | 1500 | Zugkraft | 1900 | Klemmlänge | 5,8-7,1 |
| | | | |
4,0X6,2 TLPD/TLED 524 | 4 | 6,2 | 6,5-6,9 | 2,29 | 4,1-4,2 | 0,8 |
| 100 | ab 100 STK 65.00 / 100 ab 1000 STK 46.50 / 100 ab 10000 STK 38.00 / 100 | |
| d1 | 4 | L | 6,2 | d2 | 6,5-6,9 | d3~ | 2,29 | Bohr-Ø | 4,1-4,2 | s max. | 0,8 | Toleranz 1 | +0,08/-0,15 | Scherkraft | 2200 | Zugkraft | 3000 | Klemmlänge | 1,3-2,5 |
| | | | |
4,0X7,6 TLPD/TLED 530 | 4 | 7,8 | 6,5-6,9 | 2,29 | 4,1-4,2 | 0,8 |
| 100 | ab 100 STK 70.00 / 100 ab 1000 STK 49.50 / 100 ab 10000 STK 41.00 / 100 | |
| d1 | 4 | L | 7,8 | d2 | 6,5-6,9 | d3~ | 2,29 | Bohr-Ø | 4,1-4,2 | s max. | 0,8 | Toleranz 1 | +0,08/-0,15 | Scherkraft | 2200 | Zugkraft | 3000 | Klemmlänge | 2,5-4,1 |
| | | | |
4,0X9,5 TLPD/TLED 537 | 4 | 9,5 | 6,5-6,9 | 2,29 | 4,1-4,2 | 0,8 |
| 100 | ab 100 STK 77.00 / 100 ab 1000 STK 54.00 / 100 ab 10000 STK 45.50 / 100 | |
| d1 | 4 | L | 9,5 | d2 | 6,5-6,9 | d3~ | 2,29 | Bohr-Ø | 4,1-4,2 | s max. | 0,8 | Toleranz 1 | +0,08/-0,15 | Scherkraft | 2200 | Zugkraft | 3000 | Klemmlänge | 4,1-5,8 |
| | | | |
4,0X9,5 TLPD 540BS | 4 | 10,3 | 6,5-6,9 | 2,29 | 4,1-4,2 | 0,8 |
| 100 | ab 100 STK 73.00 / 100 ab 1000 STK 51.00 / 100 ab 10000 STK 43.00 / 100 | |
| d1 | 4 | L | 10,3 | d2 | 6,5-6,9 | d3~ | 2,29 | Bohr-Ø | 4,1-4,2 | s max. | 0,8 | Toleranz 1 | +0,08/-0,15 | Scherkraft | 2200 | Zugkraft | 3000 | Klemmlänge | 5,8-6,6 |
| | | | |
