TL-4-035 | 5,5 | 2,5 | 3,5 | 6 |
| 100 | ab 100 STK 14.20 / 100 ab 1000 STK 11.50 / 100 ab 10000 STK 10.60 / 100 | |

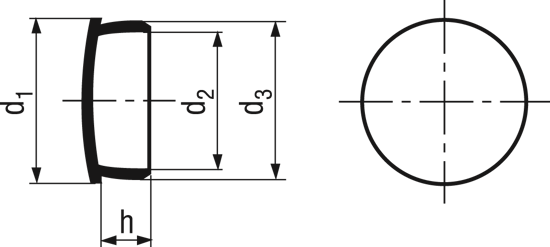

| d1 | 5,5 | d2 | 2,5 | d3 | 3,5 | h | 6 | Metrisches ISO-Gewinde | M4 | Metrisches ISO_Gewinde 2 | M2,6 | Whithwort Rohrgewinde nach DIN 259 | | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
TL-4-044 | 6,5 | 3 | 4,4 | 6 |
| 100 | ab 100 STK 15.10 / 100 ab 1000 STK 12.10 / 100 ab 10000 STK 11.20 / 100 | |
| d1 | 6,5 | d2 | 3 | d3 | 4,4 | h | 6 | Metrisches ISO-Gewinde | M5 | Metrisches ISO_Gewinde 2 | | Whithwort Rohrgewinde nach DIN 259 | | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
TL-4-052 | 7,2 | 3,8 | 5,2 | 7 |
| 100 | ab 100 STK 15.85 / 100 ab 1000 STK 12.80 / 100 ab 10000 STK 11.70 / 100 | |
| d1 | 7,2 | d2 | 3,8 | d3 | 5,2 | h | 7 | Metrisches ISO-Gewinde | M6 | Metrisches ISO_Gewinde 2 | M4 | Whithwort Rohrgewinde nach DIN 259 | | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
TL-4-062 | 8,2 | 4,8 | 6,2 | 7 |
| 100 | ab 100 STK 17.75 / 100 ab 1000 STK 14.20 / 100 ab 10000 STK 13.10 / 100 | |
| d1 | 8,2 | d2 | 4,8 | d3 | 6,2 | h | 7 | Metrisches ISO-Gewinde | M7 | Metrisches ISO_Gewinde 2 | M5 | Whithwort Rohrgewinde nach DIN 259 | | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
TL-4-073 | 9,3 | 5,7 | 7,3 | 9,5 |
| 100 | ab 100 STK 17.75 / 100 ab 1000 STK 14.20 / 100 ab 10000 STK 13.10 / 100 | |
| d1 | 9,3 | d2 | 5,7 | d3 | 7,3 | h | 9,5 | Metrisches ISO-Gewinde | M8x1 | Metrisches ISO_Gewinde 2 | M6 | Whithwort Rohrgewinde nach DIN 259 | | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
TL-4-088 | 11 | 7,4 | 8,8 | 9,5 |
| 100 | ab 100 STK 17.75 / 100 ab 1000 STK 14.20 / 100 ab 10000 STK 13.10 / 100 | |
| d1 | 11 | d2 | 7,4 | d3 | 8,8 | h | 9,5 | Metrisches ISO-Gewinde | M10 | Metrisches ISO_Gewinde 2 | | Whithwort Rohrgewinde nach DIN 259 | R1/8" | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
TL-4-093 | 11,3 | 7,8 | 9,3 | 9,5 |
| 100 | ab 100 STK 18.60 / 100 ab 1000 STK 14.90 / 100 ab 10000 STK 13.80 / 100 | |
| d1 | 11,3 | d2 | 7,8 | d3 | 9,3 | h | 9,5 | Metrisches ISO-Gewinde | M10x1 | Metrisches ISO_Gewinde 2 | M8 | Whithwort Rohrgewinde nach DIN 259 | | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
TL-4-105 | 12,7 | 9 | 10,5 | 9,5 |
| 100 | ab 100 STK 19.25 / 100 ab 1000 STK 15.60 / 100 ab 10000 STK 14.20 / 100 | |
| d1 | 12,7 | d2 | 9 | d3 | 10,5 | h | 9,5 | Metrisches ISO-Gewinde | M12 | Metrisches ISO_Gewinde 2 | | Whithwort Rohrgewinde nach DIN 259 | | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
TL-4-109 | 13 | 9,5 | 10,9 | 9,5 |
| 100 | ab 100 STK 19.25 / 100 ab 1000 STK 15.60 / 100 ab 10000 STK 14.20 / 100 | |
| d1 | 13 | d2 | 9,5 | d3 | 10,9 | h | 9,5 | Metrisches ISO-Gewinde | M12x1,5 | Metrisches ISO_Gewinde 2 | M10 | Whithwort Rohrgewinde nach DIN 259 | | Whithwort Rohrgewinde nach DIN 259 – 2 | R1/8" | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
TL-4-119 | 14 | 9,7 | 11,9 | 9,5 |
| 100 | ab 100 STK 19.25 / 100 ab 1000 STK 15.60 / 100 ab 10000 STK 14.20 / 100 | |
| d1 | 14 | d2 | 9,7 | d3 | 11,9 | h | 9,5 | Metrisches ISO-Gewinde | | Metrisches ISO_Gewinde 2 | | Whithwort Rohrgewinde nach DIN 259 | R1/4" | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | Pg 7 | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
TL-4-124 | 14,5 | 10,9 | 12,4 | 9,5 |
| 100 | ab 100 STK 19.95 / 100 ab 1000 STK 16.10 / 100 ab 10000 STK 14.80 / 100 | |
| d1 | 14,5 | d2 | 10,9 | d3 | 12,4 | h | 9,5 | Metrisches ISO-Gewinde | M14 | Metrisches ISO_Gewinde 2 | | Whithwort Rohrgewinde nach DIN 259 | | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
TL-4-128 | 15 | 11,3 | 12,8 | 9,5 |
| 100 | ab 100 STK 21.40 / 100 ab 1000 STK 17.20 / 100 ab 10000 STK 15.90 / 100 | |
| d1 | 15 | d2 | 11,3 | d3 | 12,8 | h | 9,5 | Metrisches ISO-Gewinde | M14x1,5 | Metrisches ISO_Gewinde 2 | | Whithwort Rohrgewinde nach DIN 259 | | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
TL-4-133 | 15,5 | 11,8 | 13,3 | 9,5 |
| 100 | ab 100 STK 21.40 / 100 ab 1000 STK 17.20 / 100 ab 10000 STK 15.90 / 100 | |
| d1 | 15,5 | d2 | 11,8 | d3 | 13,3 | h | 9,5 | Metrisches ISO-Gewinde | M14x1 | Metrisches ISO_Gewinde 2 | M12 | Whithwort Rohrgewinde nach DIN 259 | | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | Pg 7 |
| | | | |
TL-4-143 | 16,5 | 12,7 | 14,3 | 9,5 |
| 100 | ab 100 STK 22.00 / 100 ab 1000 STK 17.80 / 100 ab 10000 STK 16.30 / 100 | |
| d1 | 16,5 | d2 | 12,7 | d3 | 14,3 | h | 9,5 | Metrisches ISO-Gewinde | M16 | Metrisches ISO_Gewinde 2 | | Whithwort Rohrgewinde nach DIN 259 | | Whithwort Rohrgewinde nach DIN 259 – 2 | R1/4" | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | Pg 9 | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
TL-4-149 | 17 | 13,3 | 14,9 | 9,5 |
| 100 | ab 100 STK 23.10 / 100 ab 1000 STK 18.40 / 100 ab 10000 STK 17.00 / 100 | |
| d1 | 17 | d2 | 13,3 | d3 | 14,9 | h | 9,5 | Metrisches ISO-Gewinde | M16x1,5 | Metrisches ISO_Gewinde 2 | | Whithwort Rohrgewinde nach DIN 259 | | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
TL-4-152 | 17,5 | 13,6 | 15,2 | 9,5 |
| 100 | ab 100 STK 23.10 / 100 ab 1000 STK 18.40 / 100 ab 10000 STK 17.00 / 100 | |
| d1 | 17,5 | d2 | 13,6 | d3 | 15,2 | h | 9,5 | Metrisches ISO-Gewinde | M16x1 | Metrisches ISO_Gewinde 2 | M14 | Whithwort Rohrgewinde nach DIN 259 | R3/8" | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
TL-4-158 | 18 | 14,2 | 15,8 | 9,5 |
| 100 | ab 100 STK 23.10 / 100 ab 1000 STK 18.40 / 100 ab 10000 STK 17.00 / 100 | |
| d1 | 18 | d2 | 14,2 | d3 | 15,8 | h | 9,5 | Metrisches ISO-Gewinde | M18 | Metrisches ISO_Gewinde 2 | | Whithwort Rohrgewinde nach DIN 259 | | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
TL-4-163 | 18,5 | 14,5 | 16,3 | 9,5 |
| 100 | ab 100 STK 24.80 / 100 ab 1000 STK 19.50 / 100 ab 10000 STK 18.10 / 100 | |
| d1 | 18,5 | d2 | 14,5 | d3 | 16,3 | h | 9,5 | Metrisches ISO-Gewinde | M18x2 | Metrisches ISO_Gewinde 2 | M15 | Whithwort Rohrgewinde nach DIN 259 | | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
TL-4-169 | 19 | 15,1 | 16,9 | 9,5 |
| 100 | ab 100 STK 26.40 / 100 ab 1000 STK 21.00 / 100 ab 10000 STK 19.20 / 100 | |
| d1 | 19 | d2 | 15,1 | d3 | 16,9 | h | 9,5 | Metrisches ISO-Gewinde | M18x1,5 | Metrisches ISO_Gewinde 2 | | Whithwort Rohrgewinde nach DIN 259 | | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | Pg 9 |
| | | | |
TL-4-172 | 19,3 | 15,4 | 17,2 | 9,5 |
| 100 | ab 100 STK 26.40 / 100 ab 1000 STK 21.00 / 100 ab 10000 STK 19.20 / 100 | |
| d1 | 19,3 | d2 | 15,4 | d3 | 17,2 | h | 9,5 | Metrisches ISO-Gewinde | M18x1 | Metrisches ISO_Gewinde 2 | M16 | Whithwort Rohrgewinde nach DIN 259 | | Whithwort Rohrgewinde nach DIN 259 – 2 | | Stahlpanzerrohrgewinde nach DIN 40340 Mutter | | Stahlpanzerrohrgewinde nach DIN 40340 Bolzen | |
| | | | |
